Стопорные кольца: полное руководство по видам, стандартам, размерам и монтажу

Стопорное кольцо — незаменимый элемент фиксации в машиностроении, авторемонте и многих механизмах. Оно удерживает детали на валах или внутри отверстий, предотвращая осевое смещение подшипников, шестерён, шкивов, поршневых пальцев и других узлов. Благодаря простоте установки и высокой надёжности стопорные кольца широко применяются в трансмиссиях автомобилей (ШРУС, коробки передач, ступицы, КПП), редукторах, гидроцилиндрах, сельхозтехнике и бытовых приборах.

Основные разновидности: внутренние и наружные кольца

Внутренние стопорные кольца устанавливаются в канавку внутри отверстия и работают на расширение (пружинят наружу), фиксируя подшипник, втулку или шайбу в корпусе. Их часто используют в КПП, ступицах, гидроцилиндрах, корпусах редукторов. Основные стандарты: ГОСТ 13943-86 и DIN 472. Подобрать подходящие внутренние кольца можно в разделе «Внутренние стопорные кольца» на сайте ГлавСклад.

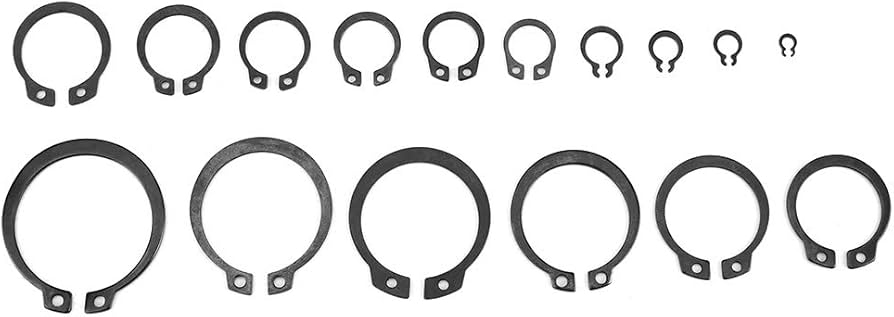

Наружные стопорные кольца охватывают вал, сидят в проточке на валу и работают на сжатие. Они предотвращают смещение шестерён, шкивов, подшипников вдоль оси. Стандарты на наружные кольца — ГОСТ 13942-86 и DIN 471. Ознакомиться с ассортиментом и купить наружные кольца можно в разделе «Наружные стопорные кольца». Для правильного подбора нужно знать диаметр вала (для наружного кольца) или диаметр отверстия (для внутреннего), а также толщину и высоту кольца.

Популярные стандарты: ГОСТ 13942, ГОСТ 13943, DIN 471, DIN 472

Наружные кольца (для валов) выпускаются по ГОСТ 13942-86 и DIN 471. Они обеспечивают надёжную фиксацию на валах диаметром от нескольких миллиметров до 300 мм и более. Внутренние кольца (для отверстий) соответствуют ГОСТ 13943-86 и DIN 472. Эти стандарты регламентируют размеры колец, канавок, допуски и механические свойства. При подборе важно учитывать, что кольца по DIN и ГОСТ взаимозаменяемы, но геометрические параметры (ширина, толщина, диаметр дна канавки) должны строго соответствовать типоразмеру. В каталоге стопорных колец и цепей представлена продукция как по ГОСТ, так и по DIN, что позволяет подобрать аналог для любого оборудования.

Как подобрать размер стопорного кольца: таблицы и рекомендации

Основной параметр – номинальный диаметр вала для наружных колец или диаметр отверстия для внутренних. Для каждого типоразмера существуют регламентированные размеры канавки: ширина, глубина, диаметр дна канавки. Например, для вала диаметром 20 мм подойдёт наружное кольцо с маркировкой 20, ширина кольца около 1,2 мм, глубина канавки ~1,1 мм. Для отверстия 52 мм используется внутреннее кольцо 52 с соответствующими параметрами. Если нет точной таблицы под рукой, удобно использовать готовые наборы стопорных колец – они содержат самые ходовые типоразмеры для авторемонта и промышленности.

Таблица типоразмеров (наружные кольца DIN 471 / ГОСТ 13942)

Для внутренних колец таблица строится по диаметру отверстия, точные значения указаны в карточках товаров на сайте. Всегда обращайте внимание на маркировку и соответствие стандарту – это гарантирует правильную фиксацию.

Автомобильные стопорные кольца: ШРУС, КПП, ступица, поршневой палец

Самая частая сфера применения – автозапчасти. Стопорные кольца используются в наружных и внутренних ШРУСах (гранатах) для фиксации трипоида или шариковой обоймы на валу. Популярные модели: ВАЗ 2108, 2110, 2114, Нива, Логан, Приора, Гранта, Калина, Рено, Киа, Хёндай. В ступичных подшипниках кольцо предотвращает осевое биение подшипника в поворотном кулаке. В коробках передач (КПП) стопорные кольца устанавливаются на первичный и вторичный валы, фиксируют шестерни, синхронизаторы, муфты. Также они широко применяются для фиксации поршневого пальца в поршне двигателя. При замене обязательно сверяйтесь с артикулом или точным диаметром вала/отверстия – это гарантирует надёжную посадку и долговечность узла. Весь необходимый ассортимент для авторемонта представлен в общем каталоге стопорных колец.

Съёмники стопорных колец: правильный инструмент для демонтажа и монтажа

Для снятия и установки стопорных колец используются специальные съёмники (щипцы). Для наружных колец применяются съёмники сжимного типа: концы инструмента заводятся в монтажные отверстия кольца, рукоятки сжимаются – кольцо сжимается и легко снимается с вала. Для внутренних колец используются разжимные съёмники, которые расширяют кольцо внутри отверстия. Существуют прямые и изогнутые съёмники, а также универсальные наборы со сменными насадками для разных диаметров. Использование правильного съёмника предотвращает деформацию кольца и повреждение канавки. Качественный инструмент для стопорных колец – залог быстрого и аккуратного ремонта. Выбрать подходящий съёмник можно в разделе «Съёмники стопорных колец».

Как правильно установить стопорное кольцо

Монтаж должен выполняться в несколько шагов. Сначала очистите канавку от грязи, ржавчины, заусенцев. Для наружного кольца: сожмите кольцо съёмником (сжимными щипцами), наденьте на вал и доведите до канавки, после чего отпустите – кольцо должно с характерным щелчком сесть в проточку. Для внутреннего кольца: разожмите кольцо разжимным съёмником, вставьте в отверстие, совместите с канавкой и ослабьте усилие – кольцо займёт правильное положение. После установки проверьте, свободно ли вращается зафиксированная деталь (подшипник, шестерня, шкив) – кольцо не должно выступать и мешать движению. Если кольцо «вылетает» или не держится – значит, неверно подобран размер или повреждена канавка.

Частые вопросы при подборе и эксплуатации

• «Канавка под стопорное кольцо» – её глубина и ширина регламентируются ГОСТ 13944. Для наружных колец канавка должна быть чуть глубже, чем толщина кольца, чтобы обеспечить надёжное зацепление.
• «Стопорное кольцо на вал 25» – подойдёт кольцо DIN 471-25 или ГОСТ 13942-25. Всегда сверяйтесь с таблицей размеров.
• «Чем заменить стопорное кольцо» – только аналогичным по размерам и материалу (обычно пружинная сталь 65Г, нержавеющая сталь). Шплинт или проволока не обеспечат нужной фиксации.
• «Как снять стопорное кольцо бендикса стартера» – лучше использовать специальный съёмник для внутренних колец небольшого диаметра (категория съёмников).
• Стопорные кольца из стали 65Г – это стандартный упругопрочный материал, но для агрессивных сред выпускаются кольца из нержавеющей стали.

При монтаже важно не перепутать сторону кольца (если есть фаска) и следить за тем, чтобы оно полностью село в канавку.

Где купить качественные стопорные кольца?

В интернет-магазине «ГлавСклад» представлен широкий ассортимент стопорных колец для любых задач. Вы можете подобрать и заказать:

• Внутренние стопорные кольца по ГОСТ 13943 и DIN 472 для отверстий различных диаметров – перейти в раздел.
• Наружные стопорные кольца по ГОСТ 13942 и DIN 471 для валов – от малых до крупных диаметров – каталог наружных колец.
• Наборы стопорных колец (внутренних, наружных, универсальные) для автосервиса и промышленности.
• Съёмники стопорных колец – профессиональный инструмент для демонтажа и установки – выбрать съёмник.

Также вы можете посмотреть полный каталог стопорных колец и цепей: https://glav-sklad.ru/catalog/stopornye_koltsa_i_tsepi/. Вся продукция сертифицирована, соответствует ГОСТ и DIN, отпускается в розницу и оптом. Быстрая доставка по всей России.

Правильный выбор типа кольца (внутреннее или наружное), точное соблюдение размеров и использование качественного съёмника гарантируют долговечность и надёжность фиксации в любом узле – от автомобильной трансмиссии до промышленного оборудования.
