Ремонт железнодорожных домкратных установок УДС, УДП, УДСП, ДЭТ, ТЭД: полное руководство

Железнодорожные домкратные установки (серий УДС, УДП, УДСП, ДЭТ, ТЭД, ДТ, КПВ) — это критически важное оборудование для подъёма вагонов, локомотивов, цистерн, электропоездов и другого подвижного состава при проведении ремонтных и обслуживающих работ. От исправности этих устройств напрямую зависят безопасность персонала и сохранность железнодорожной техники. В этой статье мы подробно разберём основные типы домкратных установок, их технические характеристики, типичные неисправности, регламент технического обслуживания, капитальный ремонт и замену изношенных узлов, а также дадим рекомендации по выбору запасных частей, смазочных материалов и подшипников.

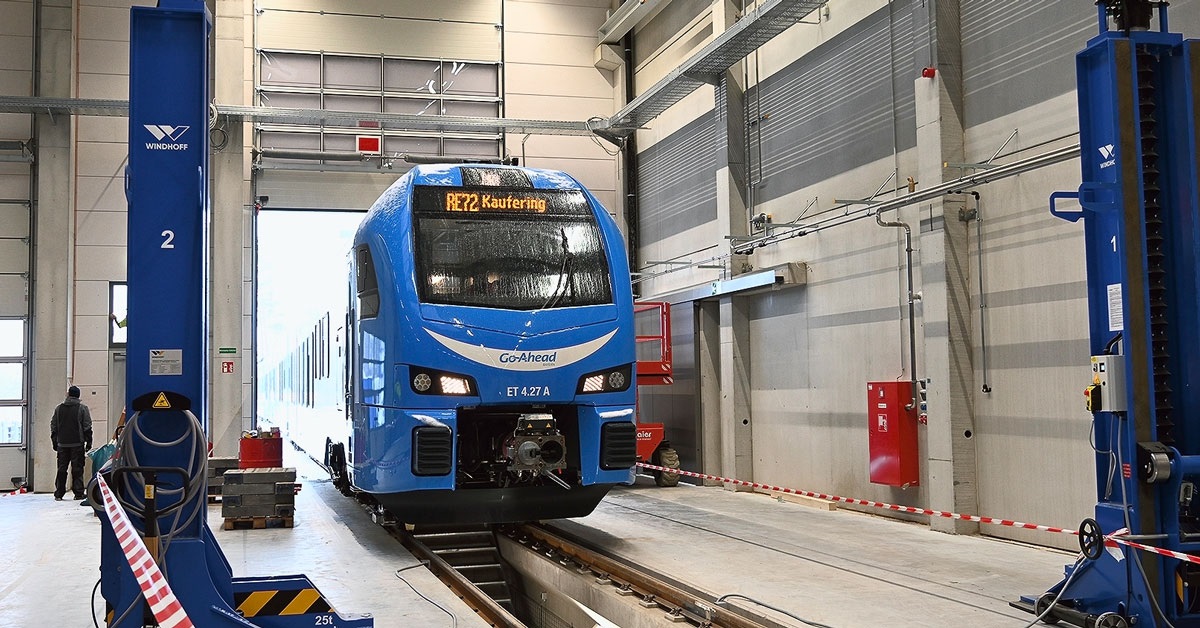

1. Типы и технические характеристики железнодорожных домкратных установок

Домкратные установки для ремонта вагонов и локомотивов классифицируются по типу монтажа (стационарные, передвижные, комбинированные) и грузоподъёмности. Наиболее распространённые серии:

1.1. Стационарные домкратные установки УДС

УДС — установка домкратная стационарная. Предназначена для использования в депо и ремонтных мастерских. Выпускается в трёх модификациях:

• УДС-120 — грузоподъёмность комплекта из четырёх домкратов 120 тонн (каждый домкрат — 30 тонн). Высота подъёма груза — 1960 мм. Масса установки — 6500 кг.
• УДС-160 — грузоподъёмность 160 тонн (каждый домкрат — 40 тонн). Высота подъёма — 2600 мм. Масса — 7300 кг. Существует также модификация УДС-160МАВЛ (влагозащищённое исполнение) и УДС-160МАХ (взрывозащищённое исполнение).
• УДС-200 — грузоподъёмность 200 тонн (каждый домкрат — 50 тонн). Высота подъёма — до 2600 мм. Масса — 9148 кг.

1.2. Передвижные домкратные установки УДП

УДП — установка домкратная передвижная. Оснащена колёсными платформами для перемещения вдоль ремонтного пути. Модели:

• УДП-120 и УДП-160 — грузоподъёмностью 120 и 160 тонн соответственно. Высота подъёма — до 2600 мм. Масса УДП-160 — 8100 кг.

1.3. Стационарно-передвижные установки УДСП

Комбинированный вариант, использующий два стационарных и два передвижных домкрата. Модели: УДСП-120, УДСП-160, УДСП-200.

1.4. Комплексы подъёма вагонов КПВ

КПВ-160 — изготавливается на базе УДС-160, оснащён системой освещения рабочей зоны с регулировкой по высоте и радиусу.

1.5. Тепловозные и электровозные домкраты ДЭТ, ТЭД, ДТ

• ТЭД-30 — тепловозный электродомкрат грузоподъёмностью 30 тонн. Классическая, особо надёжная модель, эксплуатируемая с 1950-х годов.
• ДЭТ-40 и ДЭТ-50 — электрические тепловозные домкраты грузоподъёмностью 40 и 50 тонн соответственно. Современные модификации (ДЭТ40М) имеют улучшенные характеристики.
• ДТ-40, ДТ-50 — ранние модели тепловозных домкратов.

Все перечисленные установки работают по принципу винтового (механического) или электромеханического привода, обеспечивая плавный подъём и опускание подвижного состава с высокой точностью позиционирования. Пульт управления может быть выполнен в настенном или навесном исполнении, с использованием комплектующих Schneider Electric. Возможно изготовление установок с задним или боковым расположением электродвигателя для стеснённых условий депо.

2. Конструкция и основные узлы домкратных установок

Независимо от модификации, железнодорожные домкратные установки состоят из следующих основных узлов:

• Корпус (станина) — несущая конструкция, воспринимающая нагрузки. Изготавливается из конструкционных сталей.
• Электродвигатель — приводной элемент (для электрических домкратов). Может располагаться сбоку или сзади.
• Редуктор (червячный или зубчатый) — передаёт вращение от двигателя к винту. В его состав входят подшипники качения и скольжения, которые также требуют периодической замены.
• Грузовой винт (стальной) — основной силовой элемент, изготавливаемый из высокопрочной легированной стали. Примеры: винт ДЭТ40-17.008, винт из стали ДЭТ40М-02.002-03, грузовой винт 175-03-01Б.
• Грузовая гайка из бронзы — взаимодействует с винтом и обеспечивает подъём. Используется специальная бронза (например, БрАЖ9-4Л). Примеры: гайка бронзовая грузовая ДЭТ40-05.002, гайка грузовая из бронзы 175-05-05А/2, гайка грузовая ДЭТ 40-05.002 БрАЖ9-4Л.
• Предохранительная гайка (стальная) — дублирующий элемент безопасности. Примеры: предохранительная гайка стальная ДЭТ 40-00.012, предохранительная гайка ДЭТ40М-02.001.
• Опорные узлы и подшипники.
• Траверса (грузовая балка) — непосредственно контактирует с поднимаемым объектом. На современных установках может оснащаться системой контроля положения.
• Гофрированные кожухи — защищают грузовой винт от загрязнений и атмосферных воздействий (опционально).

Для смазки редукторов, подшипников и винтовой пары применяются специальные гидравлические и индустриальные масла. Правильный выбор смазочного материала существенно продлевает ресурс оборудования.

3. Типичные неисправности и причины выхода из строя

В процессе эксплуатации железнодорожных домкратных установок могут возникать следующие неисправности:

3.1. Износ винта и грузовой гайки

Наиболее частая проблема. Винтовая пара работает в режиме интенсивного трения. Со временем резьба изнашивается, появляется люфт, снижается точность позиционирования. Признаки: нехарактерный шум при работе, рывки при подъёме, самопроизвольное опускание груза. Критический износ — прямая угроза безопасности. Замене подлежат изношенные грузовой винт и грузовая гайка.

3.2. Поломка или износ предохранительной гайки

Предохранительная гайка является страховочным элементом на случай разрушения основной грузовой гайки. При превышении допустимой нагрузки или при критическом износе основной гайки нагрузка ложится на предохранительную, что приводит к её деформации или разрушению. Регулярный контроль состояния предохранительной гайки обязателен.

3.3. Неисправности редуктора, подшипников и смазки

В червячных и зубчатых редукторах со временем изнашиваются шестерни, червячные колёса и подшипники. Признаки: повышенный шум, вибрация, повышенный нагрев редуктора, подтекание смазки. Использование некачественных масел или их несвоевременная замена резко ускоряют износ. Для продления ресурса редуктора следует применять только рекомендованные смазочные материалы, а изношенные подшипники своевременно заменять.

3.4. Электрические неисправности

В электрических домкратах могут выходить из строя электродвигатели, кнопочные посты управления, пускатели, кабели. Признаки: домкрат не включается, работает рывками, не развивает полное усилие. Кнопка аварийного выключения должна проверяться регулярно.

3.5. Повреждение корпуса и направляющих

При перегрузках или неправильной эксплуатации возможны трещины в корпусе, деформация направляющих, повреждение опорных поверхностей. Особенно это актуально для установок, работающих под открытым небом.

4. Регламент технического обслуживания (ТО)

Своевременное проведение технического обслуживания — залог долгой и безопасной работы домкратных установок. Рекомендуется соблюдать следующий регламент:

4.1. Ежесменное ТО (перед началом работы)

• Визуальный осмотр корпуса, винтов, гаек на предмет видимых повреждений, проверка состояния гофрированных кожухов (при наличии).
• Проверка состояния электрокабелей, пусковой аппаратуры, работоспособности кнопки аварийного отключения.
• Контроль уровня смазки в редукторе. При необходимости доливка масла.
• Проверка работы на холостом ходу (подъём и опускание без груза).

4.2. Периодическое ТО (раз в 1-3 месяца)

• Измерение люфта винтовой пары. Люфт не должен превышать допустимых значений (указаны в паспорте изделия).
• Осмотр грузовой гайки (через смотровые окна, если предусмотрено конструкцией).
• Проверка состояния предохранительной гайки.
• Замена смазки в редукторе с использованием качественных масел.
• Затяжка резьбовых соединений, проверка крепления электродвигателя.
• Осмотр подшипниковых узлов. При выявлении люфта, шума или нагрева — замена подшипников.

4.3. Сезонное ТО (раз в 6-12 месяцев)

• Полная разборка, дефектовка всех узлов.
• Замер геометрии винта (износ резьбы, биение, вытяжка).
• Контроль твёрдости поверхности грузового винта (при необходимости).
• Ревизия электродвигателя и электрооборудования.
• Обновление антикоррозионного покрытия и окраски. Для установок, работающих на открытом воздухе, требуется особое внимание к защите от коррозии.
• Полная замена смазки во всех узлах (редуктор, подшипники, винтовая пара).

5. Капитальный ремонт домкратных установок

Капитальный ремонт (КР) — наиболее сложный и ответственный этап восстановления. Он проводится при достижении предельного состояния одного или нескольких основных узлов (винт, гайка, редуктор, подшипники). Капитальный ремонт рекомендуется проводить на базе специализированного ремонтного предприятия, имеющего соответствующее оборудование, литейное производство для отливки бронзовых гаек и аттестацию.

5.1. Дефектовка

Первый этап — полная разборка домкратной установки, очистка узлов и деталей, измерение параметров. Дефектовка включает:

• Контроль грузового винта: замер диаметра, шага резьбы, отклонений от соосности, выработки резьбы.
• Контроль грузовой гайки: замер внутреннего диаметра, износа резьбы, трещин.
• Контроль предохранительной гайки.
• Ревизия редуктора: состояние шестерён, червяка, подшипников.
• Проверка электрооборудования.

5.2. Замена изношенных узлов

По результатам дефектовки принимается решение о замене деталей. Обязательной замене подлежат:

• Изношенные грузовые винты (грузовой винт ДЭТ40-17.008, винт ДЭТ40М-02.002, грузовой винт 175-03-01Б и аналоги).
• Изношенные бронзовые гайки (гайка бронзовая грузовая ДЭТ40-05.002, гайка грузовая из бронзы 175-05-05А/2, гайка грузовая ДЭТ 40-05.002 БрАЖ9-4Л).
• Повреждённые предохранительные гайки (предохранительная гайка стальная ДЭТ 40-00.012, предохранительная гайка ДЭТ40М-02.001).
• Изношенные подшипники и шестерни редуктора.

Оригинальные запасные части для домкратных установок всех типов, включая перечисленные выше позиции, всегда в наличии в нашем интернет-магазине. Перейти в каталог запасных частей для домкратных установок.

5.3. Модернизация

При капитальном ремонте часто проводится модернизация установки:

• Замена устаревших мотор-редукторов на современные энергоэффективные.
• Оснащение системой освещения рабочей зоны (как на моделях КПВ).
• Установка гофрированных кожухов для защиты винта.
• Замена пульта управления на современный с комплектующими Schneider Electric.

5.4. Сборка и испытания

После замены деталей домкратная установка собирается, регулируется и проходит испытания на специальных стендах:

• Обкатка на холостом ходу (до 100 циклов подъёма-опускания).
• Проверка под нагрузкой (обычно 1,25 от номинальной).
• Контроль плавности хода, отсутствия шумов и заеданий.
• Проверка работы ограничительных устройств, конечных выключателей и аварийных кнопок.

6. Оригинальные запасные части, подшипники и смазочные материалы

Многие предприятия в целях экономии пытаются использовать неоригинальные или кустарные запчасти для ремонта домкратных установок. Категорически не рекомендуется применять:

• Винты и гайки, изготовленные неизвестным производителем из неподтверждённых марок стали и бронзы.
• Детали, не соответствующие требованиям чертежей по допускам и посадкам.
• Восстановленные путём наплавки или перерезания винты.
• Дешёвые неоригинальные подшипники и неподходящие смазочные материалы.

Качественные запасные части, а также необходимые для обслуживания подшипники и гидравлические масла вы можете приобрести в нашем интернет-магазине:

• Каталог подшипников — для замены изношенных подшипников в редукторах и опорных узлах.
• Каталог гидравлических масел — для смазки редукторов, подшипников и винтовых пар.

6.1. Полный перечень запасных частей

В нашем ассортименте представлены запасные части для домкратных установок УДС, УДП, УДСП, ДЭТ-40, ДЭТ-50, ТЭД-30, ДТ-40, ДТ-50, КПВ-160. Основные позиции:

• Стальные грузовые винты — ДЭТ40-17.008, ДЭТ40М-02.002-03, ДЭТ40М-02.002, 175-03-01Б.
• Бронзовые грузовые гайки — ДЭТ40-05.002, 175-05-05А/2, ДЭТ 40-05.002 БрАЖ9-4Л.
• Предохранительные гайки — ДЭТ 40-00.012, ДЭТ40М-02.001.
• Червячные колёса и червяки для редукторов.
• Подшипники всех типов.
• Втулки, уплотнения, сальники.
• Электродвигатели и пусковая аппаратура (в том числе во влаго- и взрывозащищённом исполнении).
• Опорные башмаки, траверсы, гофрированные кожухи.

Полный перечень запасных частей с актуальными ценами и наличием смотрите в разделе «Запасные части для домкратных установок».

7. Периодичность замены грузовых гаек, винтов, подшипников и масел

Точный срок службы зависит от интенсивности эксплуатации, нагрузки и условий работы. Однако рекомендуется руководствоваться следующими ориентирами:

• Грузовая гайка из бронзы — заменяется через 5–7 лет интенсивной эксплуатации или при выработке резьбы более 0,3–0,5 мм на сторону.
• Грузовой стальной винт — при отсутствии повреждений и выработки служит дольше (до 10–12 лет), но рекомендуется заменять его одновременно с гайкой.
• Предохранительная гайка — заменяется при любых признаках деформации или после срабатывания (если на неё легла нагрузка).
• Подшипники редуктора — при появлении люфта, шума или нагрева. Обычно каждые 5–7 лет.
• Гидравлическое масло — замена каждые 12 месяцев или при изменении цвета/консистенции.

Для точного определения момента замены необходимо проводить периодические замеры люфта винтовой пары. При превышении зазора более допустимого (указывается в паспорте изделия) — пару требуется заменить незамедлительно.

8. Меры безопасности при эксплуатации и ремонте

При работе с железнодорожными домкратными установками и их ремонте необходимо строго соблюдать следующие правила:

• Эксплуатировать только исправные домкраты, прошедшие своевременное ТО и испытания под нагрузкой.
• Не превышать грузоподъёмность, указанную в паспорте изделия (120, 160 или 200 тонн для комплекта из четырёх домкратов).
• При подъёме вагона или локомотива использовать весь комплект (обычно 4 домкрата) — не допускается подъём на двух домкратах.
• После подъёма обязательно устанавливать страховочные опоры (башмаки, подкладки).
• Запрещается находиться под поднятым грузом.
• При ремонте домкрата использовать только оригинальные запасные части, качественные подшипники и рекомендованные гидравлические масла.
• После ремонта и замены грузового винта или гайки обязательно проводить испытание под нагрузкой.
• Запрещается сварка, наплавка и иные виды восстановления изношенных грузовых винтов и гаек.
• Регулярно проверять работоспособность кнопок аварийного отключения.

9. Заключение

Своевременный и качественный ремонт железнодорожных домкратных установок — основа безопасности и эффективности работы депо, ремонтных мастерских и предприятий железнодорожного транспорта. Соблюдение регламентов технического обслуживания, использование оригинальных запасных частей, качественных подшипников и рекомендованных гидравлических масел, своевременная замена винтовых пар (грузовых винтов и бронзовых гаек) гарантирует долгий срок службы оборудования и безопасность людей.
