Клиновые ремни SPA: размеры, таблица, подбор аналогов
Узкий клиновой ремень профиля SPA — самый востребованный типоразмер в линейке узких ремней. Он применяется в приводах компрессоров, насосов, вентиляторов, станков, сельхозтехники и многих других механизмах. Благодаря оптимальному сечению ремни SPA передают мощность от 2 до 25 кВт на один ремень при скорости до 45 м/с.
В нашем каталоге представлены как одиночные ремни SPA от ведущего производителя HIMPT, так и готовые комплекты (по 2 штуки) для двухручьевых шкивов. Ремни HIMPT отличаются стабильностью длины (допуск ±3 мм), маслостойкостью и долгим сроком службы.
🔹 Одиночные ремни SPA (HIMPT) — более 90 типоразмеров
🔹 Комплекты SPA (2 шт.) — для двухручьевых шкивов
🔹 Кевларовые ремни SPA Aramide — повышенная прочность
1. Технические характеристики профиля SPA
| Параметр | Значение |
|---|---|
| Ширина ремня (верхняя), мм | 13,0 (по DIN 7753) |
| Высота ремня, мм | 10 |
| Диапазон длин (расчётная длина Lp), мм | от 732 до 4500 (более 90 типоразмеров) |
| Минимальный диаметр шкива, мм | 71 |
| Максимальная скорость, м/с | до 45 |
| Рабочая температура, °C | от –30 до +80 |
| Стандарты | DIN 7753, ISO 4184, BS 3790 |
| Материал корда | Полиэстер (стандарт) / Арамид (кевлар) — см. спецсерию |
2. Полная таблица длин ремней SPA
В таблице приведены все доступные длины ремней SPA от HIMPT. Нажмите на нужный размер, чтобы перейти к товару. Для удобства мы разделили их на группы.
Короткие ремни (Lp 730–1100 мм)
| Lp, мм | Li, мм | Купить |
|---|---|---|
| 732 | 686 | SPA 732 |
| 750 | 704 | SPA 750 |
| 757 | 711 | SPA 757 |
| 782 | 736 | SPA 782 |
| 800 | 754 | SPA 800 |
| 832 | 786 | SPA 832 |
| 850 | 804 | SPA 850 |
| 857 | 811 | SPA 857 |
| 875 | 829 | SPA 875 |
| 882 | 836 | SPA 882 |
| 900 | 854 | SPA 900 |
| 932 | 886 | SPA 932 |
| 950 | 904 | SPA 950 |
| 957 | 912 | SPA 957 |
| 975 | 929 | SPA 975 |
| 982 | 936 | SPA 982 |
| 1000 | 954 | SPA 1000 |
| 1032 | 986 | SPA 1032 |
| 1045 | 999 | SPA 1045 |
| 1060 | 1014 | SPA 1060 |
| 1075 | 1029 | SPA 1075 |
| 1082 | 1036 | SPA 1082 |
| 1090 | 1044 | SPA 1090 |
| 1100 | 1054 | SPA 1100 |
| 1107 | 1061 | SPA 1107 |
Средние ремни (Lp 1120–1700 мм)
| Lp, мм | Li, мм | Купить |
|---|---|---|
| 1120 | 1074 | SPA 1120 |
| 1132 | 1086 | SPA 1132 |
| 1150 | 1104 | SPA 1150 |
| 1157 | 1111 | SPA 1157 |
| 1180 | 1134 | SPA 1180 |
| 1200 | 1154 | SPA 1200 |
| 1207 | 1161 | SPA 1207 |
| 1220 | 1174 | SPA 1220 |
| 1230 | 1184 | SPA 1230 |
| 1250 | 1204 | SPA 1250 |
| 1250 K | 1204 | SPA 1250 ARAMID |
| 1280 | 1234 | SPA 1280 |
| 1307 | 1261 | SPA 1307 |
| 1320 | 1274 | SPA 1320 |
| 1357 | 1311 | SPA 1357 |
| 1382 | 1336 | SPA 1382 |
| 1400 | 1354 | SPA 1400 |
| 1432 | 1386 | SPA 1432 |
| 1450 | 1404 | SPA 1450 |
| 1457 | 1411 | SPA 1457 |
| 1475 | 1429 | SPA 1475 |
| 1482 | 1436 | SPA 1482 |
| 1500 | 1454 | SPA 1500 |
| 1532 | 1486 | SPA 1532 |
| 1557 | 1511 | SPA 1557 |
| 1582 | 1536 | SPA 1582 |
| 1600 | 1554 | SPA 1600 |
| 1607 | 1561 | SPA 1607 |
| 1632 | 1586 | SPA 1632 |
| 1650 | 1604 | SPA 1650 |
| 1657 | 1611 | SPA 1657 |
| 1682 | 1636 | SPA 1682 |
| 1700 | 1654 | SPA 1700 |
Длинные ремни (Lp 1732–2800 мм)
| Lp, мм | Li, мм | Купить |
|---|---|---|
| 1732 | 1686 | SPA 1732 |
| 1757 | 1711 | SPA 1757 |
| 1775 | 1729 | SPA 1775 |
| 1782 | 1736 | SPA 1782 |
| 1800 | 1754 | SPA 1800 |
| 1832 | 1786 | SPA 1832 |
| 1857 | 1811 | SPA 1857 |
| 1882 | 1836 | SPA 1882 |
| 1900 | 1854 | SPA 1900 |
| 1932 | 1886 | SPA 1932 |
| 1957 | 1911 | SPA 1957 |
| 2000 | 1954 | SPA 2000 |
| 2032 | 1986 | SPA 2032 |
| 2057 | 2011 | SPA 2057 |
| 2082 | 2036 | SPA 2082 |
| 2120 | 2074 | SPA 2120 |
| 2132 | 2086 | SPA 2132 |
| 2182 | 2136 | SPA 2182 |
| 2207 | 2161 | SPA 2207 |
| 2232 | 2186 | SPA 2232 |
| 2240 | 2194 | SPA 2240 |
| 2282 | 2236 | SPA 2282 |
| 2300 | 2254 | SPA 2300 |
| 2332 | 2286 | SPA 2332 |
| 2360 | 2314 | SPA 2360 |
| 2382 | 2336 | SPA 2382 |
| 2432 | 2386 | SPA 2432 |
| 2482 | 2436 | SPA 2482 |
| 2500 | 2454 | SPA 2500 |
| 2532 | 2486 | SPA 2532 |
| 2582 | 2536 | SPA 2582 |
| 2607 | 2561 | SPA 2607 |
| 2650 | 2604 | SPA 2650 |
| 2732 | 2686 | SPA 2732 |
| 2800 | 2754 | SPA 2800 |
Сверхдлинные ремни (Lp 2832–4500 мм)
| Lp, мм | Li, мм | Купить |
|---|---|---|
| 2832 | 2786 | SPA 2832 |
| 2882 | 2836 | SPA 2882 |
| 2932 | 2886 | SPA 2932 |
| 2932 K | 2886 | SPA 2932 ARAMID |
| 3000 | 2954 | SPA 3000 |
| 3150 | 3104 | SPA 3150 |
| 3182 | 3136 | SPA 3182 |
| 3282 | 3236 | SPA 3282 |
| 3350 | 3304 | SPA 3350 |
| 3550 | 3504 | SPA 3550 |
| 3750 | 3704 | SPA 3750 |
| 4000 | 3954 | SPA 4000 |
| 4250 | 4204 | SPA 4250 |
| 4500 | 4454 | SPA 4500 |
3. Как определить нужную длину ремня
- По маркировке старого ремня. Например, «SPA 1250 Lp» — расчётная длина 1250 мм.
- Расчёт по шкивам. Формула: Lp = 2C + 1,57(D1 + D2) + (D1 — D2)² / (4C), где C — межцентровое расстояние, D1 и D2 — диаметры шкивов.
- Измерение по контуру. Оберните нерастяжимый шнур вокруг шкивов и измерьте длину — это будет Lp.

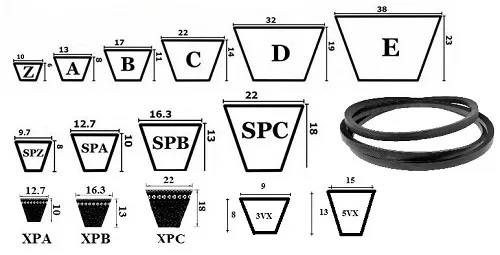

4. Сравнение профиля SPA с другими клиновыми ремнями
| Профиль | Ширина, мм | Высота, мм | Мощность (на 1 ремень) | Применение |
|---|---|---|---|---|
| SPA | 13,0 | 10 | до 25 кВт | Компрессоры, насосы, станки (самый ходовой) |
| SPZ | 10,0 | 8 | до 15 кВт | Малые вентиляторы, генераторы |
| SPB | 17,0 | 14 | до 40 кВт | Тяжёлые приводы, дробилки |
| Классический A (13×8) | 13,0 | 8 | до 10 кВт | Старое оборудование (не взаимозаменяем с SPA!) |
Подробнее о других профилях — в нашем каталоге клиновых ремней.
5. Кевларовые ремни SPA ARAMID — для высоких нагрузок
Для особо тяжёлых условий эксплуатации мы предлагаем ремни SPA с кордом из арамидного волокна (кевлар). Они выдерживают ударные нагрузки, работают при более высоких температурах и имеют меньшую вытяжку. В наличии:
Остальные длины под заказ — уточняйте у менеджеров.
6. Часто задаваемые вопросы
🔹 Чем отличается Lp от Li?
Lp — расчётная длина по нейтральной линии, Li — внутренняя длина. Для SPA: Lp = Li + 46 мм.
🔹 Подойдёт ли ремень SPA на шкив от профиля A?
Нет. Хотя верхняя ширина одинакова (13 мм), у профиля A другая форма канавки и меньшая высота. Ремень SPA будет проскальзывать и перегреваться.
🔹 Как натянуть ремень SPA?
Оптимальный прогиб — 1,5–2 мм на каждые 100 мм межцентрового расстояния при нажатии с усилием 5–10 кгс.
🔹 Можно ли использовать комплект из 2 ремней на трёхручьевой шкив?
Нет. Количество ремней должно соответствовать числу ручьёв. Для трёх и более ручьёв приобретайте отдельные ремни одинаковой длины.
7. Заключение
Ремни клиновые SPA от HIMPT — это оптимальное сочетание цены, качества и доступных типоразмеров. В нашем каталоге представлено более 90 длин — от 732 до 4500 мм, включая усиленные кевларовые версии. Благодаря стабильности геометрии и маслостойкости они подходят для большинства промышленных задач.
