Как выбрать рукав высокого давления: конструкция, размеры, фитинги
Рукав высокого давления (РВД) — это гибкий трубопровод, предназначенный для подачи рабочей жидкости (масла, топлива, воды) под высоким давлением в гидравлических системах. РВД используются в строительной, сельскохозяйственной, коммунальной технике, в гидравлических прессах, подъёмниках и многих других механизмах. Правильный выбор рукава определяет надёжность и безопасность всей системы. В этой статье мы расскажем об устройстве РВД, основных параметрах выбора и типах фитингов. Если вам требуется изготовление или ремонт РВД по индивидуальным размерам — воспользуйтесь услугами нашего производственного участка или сервисной службы. Полный ассортимент рукавов, фитингов и комплектующих представлен в нашем каталоге: рукава высокого давления, фитинги и гильзы, РВД в сборе.
1. Конструкция рукава высокого давления
Современный РВД состоит из трёх основных слоёв:
- Внутренний слой — из маслостойкой резины (NBR, FKM) или термопласта. Обеспечивает герметичность и совместимость с рабочей средой.
- Армирующий слой — одна или несколько оплёток из стальной проволоки (1SN, 2SN, 2SC, 4SP, 4SH, R13, R15). Воспринимает нагрузку от давления.
- Наружный слой — резина, устойчивая к атмосферным воздействиям, маслу и истиранию. Часто имеет цветовую маркировку (чёрный, синий, красный).
По типу армирования рукава делятся на:
- 1SN / 2SN / 2SC — оплёточные, с одной или двумя оплётками из стальной проволоки. 2SN — наиболее распространённый тип для средних давлений (до 400 бар).
- 4SP / 4SH — навивочные, с четырьмя оплётками, для высоких давлений (до 450 бар).
- R13 / R15 — навивочные, для сверхвысоких давлений (до 420 бар) и больших диаметров.
2. Основные параметры выбора РВД
При подборе рукава необходимо учитывать пять ключевых параметров:
- Внутренний диаметр (DN) — измеряется в миллиметрах или дюймах. Определяет пропускную способность. Стандартные размеры: DN 06 (6 мм), DN 08 (8 мм), DN 10 (10 мм), DN 12 (12 мм), DN 16 (16 мм), DN 20 (20 мм), DN 25 (25 мм) и т.д.
- Рабочее давление — максимальное давление, при котором рукав может работать постоянно. Измеряется в барах (Bar) или мегапаскалях (МПа). Зависит от DN, типа армирования и материала.
- Длина рукава — расстояние между торцами фитингов. В нашем каталоге представлены РВД стандартных длин: от 450 мм до 2450 мм с шагом 200 мм. Также возможно изготовление по индивидуальным размерам.
- Тип фитингов — способ присоединения к гидросистеме. Подробнее в разделе 3.
- Рабочая среда и температура — для минеральных масел, воды, воздуха, топлива. Температурный диапазон обычно от −40°C до +100°C (для NBR) и до +200°C (для FKM).
Таблица типовых параметров РВД
| Тип | DN, мм | Рабочее давление, Bar | Разрушающее давление, Bar | Минимальный радиус изгиба, мм |
|---|---|---|---|---|
| 2SN 06 | 6 | 400 | 1600 | 100 |
| 2SN 08 | 8 | 350 | 1400 | 115 |
| 2SN 10 | 10 | 330 | 1320 | 125 |
| 2SN 12 | 12 | 275 | 1100 | 140 |
| 2SN 16 | 16 | 250 | 1000 | 160 |
| 2SN 20 | 20 | 215 | 860 | 200 |
3. Фитинги для РВД
Фитинги (штуцеры, муфты) — это соединительные элементы, которые обжимаются на концах рукава. Они обеспечивают герметичное и прочное соединение с гидроагрегатами. В нашем производстве мы используем все основные типы фитингов:
- DK (DIN 24°) — коническое уплотнение 24° с O-кольцом. Самый популярный тип для гидравлики. Резьба метрическая (М14×1,5, М16×1,5, М18×1,5, М20×1,5, М22×1,5, М27×1,5, М30×1,5, М33×2).
- DKI / DKOL / DKOS — разновидности фитингов DK: с внутренним конусом, с наружным конусом (без O-кольца), с утолщённой стенкой.
- JIC (AN, 37°) — коническое уплотнение 37°, распространено в американской технике.
- BSP / BSPT — трубная резьба (цилиндрическая или коническая).
- JIS (Japanese Industrial Standard) — японский стандарт, часто используется в технике Komatsu, Hitachi.
- NPTF (National Pipe Tapered Fuel) — американская коническая резьба для топливных систем.
- BANJO / SF — специальные фитинги для ограниченного пространства.
Наши специалисты помогут подобрать нужный тип фитинга и обжать его на рукаве любой длины. Для крупных партий действуют оптовые скидки. Подробнее об услуге — на странице изготовления РВД. Компоненты для самостоятельной сборки доступны в разделе фитинги и гильзы.

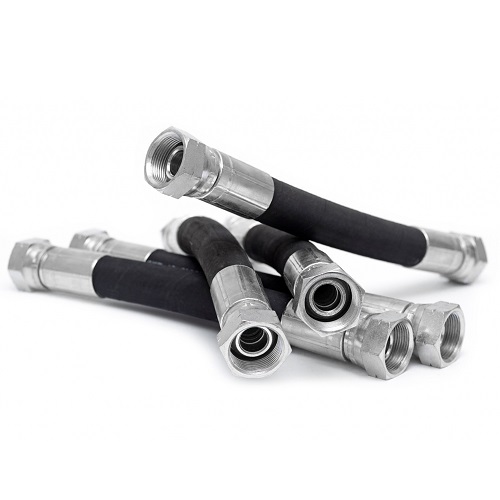

4. Примеры готовых РВД в сборе
Для удобства мы предлагаем рукава в сборе — уже обжатые с фитингами DK требуемой длины. Ниже приведены примеры для различных диаметров и давлений. Полный перечень длин (от 450 до 2450 мм с шагом 200 мм) доступен в разделе РВД в сборе с фитингами. Если нужной длины нет в списке — закажите изготовление по вашим размерам.
| Тип РВД | DN, мм | Рабочее давление, Bar | Длина, мм | Тип фитингов | Пример (ссылка) |
|---|---|---|---|---|---|
| 2SN 06 | 6 | 400 | 450 | DK (М14×1,5) | 450 мм |
| 2SN 06 | 6 | 400 | 1050 | DK (М14×1,5) | 1050 мм |
| 2SN 06 | 6 | 400 | 1450 | DK (М14×1,5) | 1450 мм |
| 2SN 08 | 8 | 350 | 650 | DK (М16×1,5) | 650 мм |
| 2SN 08 | 8 | 350 | 1850 | DK (М16×1,5) | 1850 мм |
| 2SN 10 | 10 | 330 | 1250 | DK (М18×1,5) | 1250 мм |
| 2SN 10 | 10 | 330 | 2050 | DK (М18×1,5) | 2050 мм |
| 2SN 12 | 12 | 275 | 450 | DK (М20×1,5) | 450 мм |
| 2SN 12 | 12 | 275 | 1050 | DK (М22×1,5) | 1050 мм |
| 2SN 12 | 12 | 275 | 2450 | DK (М22×1,5) | 2450 мм |
| 2SN 16 | 16 | 250 | 1050 | DK (М27×1,5) | 1050 мм |
| 2SN 16 | 16 | 250 | 2250 | DK (М27×1,5) 0-90° | 2250 мм 0-90° |
| 2SN 20 | 20 | 215 | 1050 | DK (М30×1,5) | 1050 мм |
| 2SN 20 | 20 | 215 | 1450 | DK (М33×2,0) | 1450 мм |
Все указанные рукава — с прямыми фитингами, если не указано иное. Также доступны угловые исполнения (0-90°), которые удобны при ограниченном пространстве. Для защиты рукавов от высоких температур и механических повреждений используйте термостойкую, пластиковую или металлическую защиту.
5. Изготовление и ремонт РВД
Компания «Главный Материальный Склад» более 10 лет занимается профессиональным изготовлением и ремонтом рукавов высокого давления. Мы производим РВД для любой техники: строительной (Caterpillar, Volvo, JCB, Hitachi, Komatsu), сельскохозяйственной (John Deere, Case, New Holland, Ростсельмаш), коммунальной, авиационной, нефтегазовой, а также для отечественных грузовиков (КАМАЗ, МАЗ, ГАЗ, Урал).
• Ежедневно с 8:00 до 20:00, без выходных
• Свыше 20 000 метров рукавов и 80 000 комплектующих на складе
• Выпуск более 60 000 изделий в год
• Испытания при давлении до 750 бар
• Используем фитинги: BANJO, BSP, BSPT, DK, DKI, DKOL, DKOS, JIC, JIS, NPTF, SF
• Шланги оплёточные (1SN, 2SN, 2SC) и навивочные (4SP, 4SH, R13, R15)
• Гарантия 14 дней на все работы
• Скидка 10% на первый заказ до конца месяца!
Подробнее об услуге — на странице изготовления РВД. Если ваш рукав вышел из строя, мы можем оперативно отремонтировать его — заменим повреждённый участок, обожмём новые фитинги, проверим герметичность. Услуга доступна для всех типов рукавов и фитингов. Подробнее: ремонт РВД.
6. Часто задаваемые вопросы (FAQ)
Внутренний диаметр (DN) указан в маркировке рукава. Например, «РВД 06» означает DN 6 мм. Для точного подбора измерьте внутренний диаметр старого рукава или диаметр штуцера, на который он надевается.
DK — с коническим уплотнением 24° и O-кольцом, обеспечивающим герметичность. DKOL — без O-кольца, уплотнение по конусу «металл-металл». DK предпочтительнее для гидравлики, DKOL — для систем с низким давлением.
Да, можно, если рукав совместим с водой. Однако стандартные РВД с внутренним слоем из NBR предназначены для минеральных масел. Для воды лучше выбирать рукава с внутренним слоем из EPDM (например, тип R7).
Рабочее давление не должно превышать 25% от разрушающего. Например, для рукава с разрушающим давлением 1600 бар рабочее давление будет 400 бар. Все наши РВД сертифицированы и соответствуют стандартам DIN EN 853.
Да, наше производство изготавливает РВД любой длины — от 200 мм до 200 метров. Для заказа воспользуйтесь страницей изготовления РВД.
При наличии рукава и фитингов на складе — от 15 минут. Сложные заказы — до 24 часов. Подробнее на странице ремонта РВД.
Заключение
Выбор рукава высокого давления — ответственная задача, от которой зависит безопасность и долговечность гидравлической системы. Учитывайте внутренний диаметр, рабочее давление, длину, тип фитингов и среду. В интернет-магазине «Главный Материальный Склад» представлен широкий ассортимент: рукава высокого давления, фитинги и гильзы, РВД в сборе, а также защита для РВД. Если вам требуется изготовление или ремонт рукавов по индивидуальным размерам — обращайтесь в наш производственный отдел или сервисную службу.
