Подшипник — опорный механизм, воспринимающий нагрузки от вращающихся деталей и обеспечивающий их свободное вращение. Правильный выбор подшипника по размеру, типу и нагрузке — залог долгой работы оборудования. В этой статье мы разберём основные типы подшипников, расшифровку маркировки и таблицу популярных размеров. Весь ассортимент представлен в нашем каталоге подшипников.
1. Основные типы подшипников

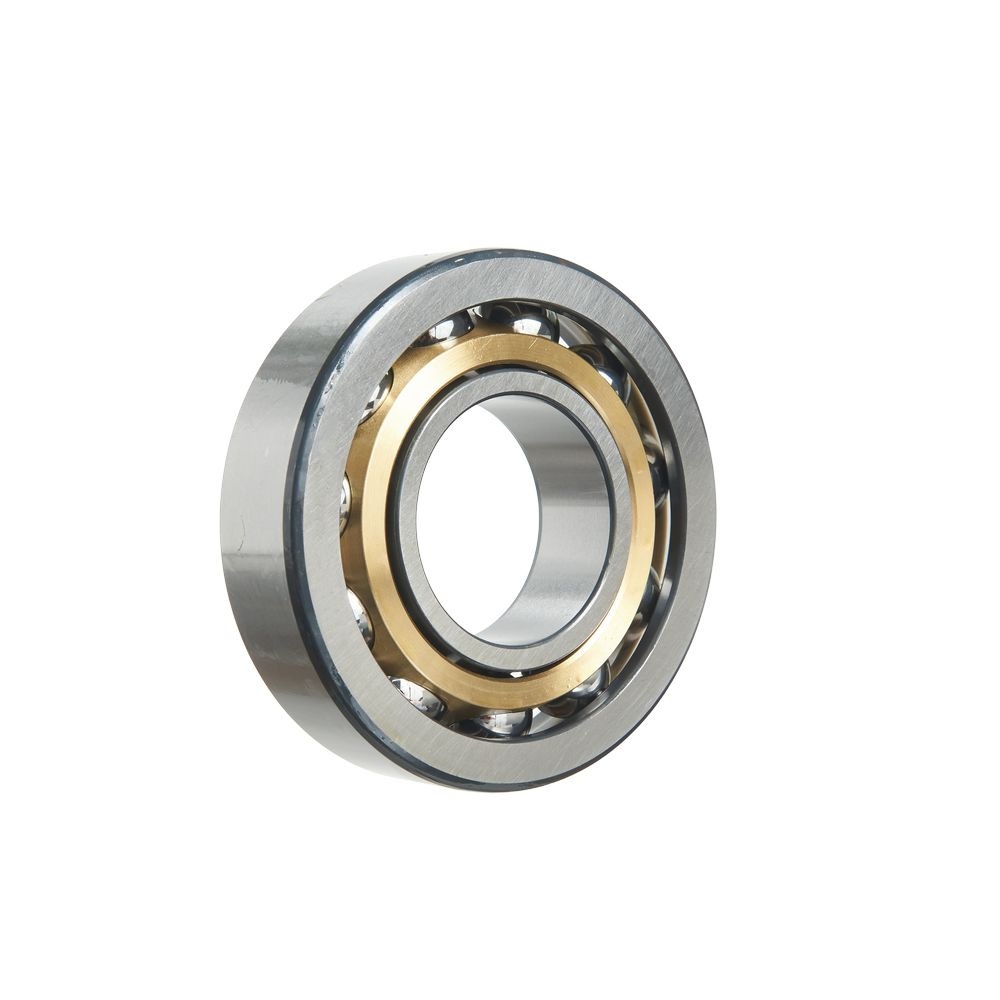

| Тип | Нагрузка | Особенности | Раздел каталога |
|---|---|---|---|
| Шариковые радиальные | Радиальная + небольшая осевая | Самый распространённый тип, высокая скорость, низкий шум | Шариковые радиальные |
| Шариковые радиально-упорные | Радиальная + осевая | Для комбинированных нагрузок, работа в парах | Радиально-упорные |
| Шариковые упорные | Осевая | Для вертикальных валов, подпятники | Упорные |
| Шариковые сферические | Радиальная | Самовыравнивающиеся, для валов с прогибом | Сферические |
| Роликовые конические | Радиальная + осевая | Для ступиц колёс, редукторов, мостов | Конические |
| Роликовые цилиндрические | Радиальная (высокая) | Для тяжёлых нагрузок, высокая жёсткость | Цилиндрические |
| Роликовые сферические | Радиальная + осевая | Самовыравнивающиеся, для тяжёлых условий | Сферические роликовые |
| Игольчатые | Радиальная | Компактные, для ограниченного пространства | Игольчатые |
| Шарнирные | Радиальная (качание) | Для шарнирных соединений, гидроцилиндров | Шарнирные |
| Подшипниковые узлы (корпусные) | Радиальная | Готовый узел с корпусом | Подшипниковые узлы |
| Линейные | Линейное перемещение | Для направляющих и кареток | Линейные |
2. Маркировка подшипников
Пример маркировки подшипника 6205:
- 6 — тип (шариковый радиальный однорядный);
- 2 — серия диаметров (лёгкая);
- 05 — внутренний диаметр = 05 × 5 = 25 мм.
Для роликовых подшипников добавляются буквы: NU — цилиндрический с бортами, SK — сферический, HK — игольчатый. Полная расшифровка зависит от производителя, но базовая структура едина.
3. Таблица популярных размеров
Наиболее ходовые позиции с указанием внутреннего (d), наружного (D) диаметров и ширины (B):
| Обозначение | Тип | d, мм | D, мм | B, мм | Пример в каталоге |
|---|---|---|---|---|---|
| 6200 | Шариковый радиальный | 10 | 30 | 9 | 6200 |
| 6201 | Шариковый радиальный | 12 | 32 | 10 | 6201 |
| 6202 | Шариковый радиальный | 15 | 35 | 11 | 6202 |
| 6203 | Шариковый радиальный | 17 | 40 | 12 | 6203 |
| 6204 | Шариковый радиальный | 20 | 47 | 14 | 6204 |
| 6205 | Шариковый радиальный | 25 | 52 | 15 | 6205 |
| 6206 | Шариковый радиальный | 30 | 62 | 16 | 6206 |
| 6207 | Шариковый радиальный | 35 | 72 | 17 | 6207 |
| 6208 | Шариковый радиальный | 40 | 80 | 18 | 6208 |
| 6209 | Шариковый радиальный | 45 | 85 | 19 | 6209 |
| 6305 | Шариковый радиальный | 25 | 62 | 17 | 6305 |
| 6306 | Шариковый радиальный | 30 | 72 | 19 | 6306 |
4. Примеры товаров из разных категорий
Ниже — несколько популярных позиций из различных разделов нашего каталога, которые помогут сориентироваться в ассортименте:
Шариковые упорные
- 8107 (51107) — для осевых нагрузок, d=35 мм
- 8205 (51205) — d=25 мм
Подшипники выжимные
Шариковые сферические (двухрядные)
Шарнирные подшипники
- ШСП 25 К (GE 25 ES) — d=25 мм
- 2ШСЛ 70 — d=70 мм
Подшипниковые узлы (корпусные)
- UC 204 — d=20 мм
- UCP 310 — d=50 мм
- GWST 209 PPB39 — корпусный узел
Втулки закрепительные
Линейные подшипники
5. Часто задаваемые вопросы (FAQ)
Для типоразмеров 6200–6209 внутренний диаметр = последние две цифры × 5. Например, 6205 → 05 × 5 = 25 мм. Для малых размеров (до 20 мм) действуют особые правила: 6200 = 10 мм, 6201 = 12 мм и т.д.
Для ступиц колёс легковых автомобилей обычно используют роликовые конические (например, конические подшипники), так как они воспринимают и радиальные, и осевые нагрузки. Для заднеприводных авто с неразрезным мостом часто применяются шариковые радиальные.
ZZ — металлические защитные шайбы (с двух сторон), 2RS — контактные уплотнения из резины. 2RS лучше защищают от пыли и влаги, но имеют большее сопротивление вращению. Подшипники ZZ и 2RS представлены в разделе шариковых радиальных.
Втулка подбирается по диаметру вала и посадочному отверстию подшипника. Например, для подшипника 22211 (диаметр вала 55 мм) подходит втулка H 2311. Все втулки — в разделе втулки закрепительные.
Заключение
Правильный выбор подшипника — основа надёжной работы любого механизма. Используйте таблицы из этой статьи для подбора по размеру, обращайте внимание на тип и условия эксплуатации. В интернет-магазине «Главный Материальный Склад» представлены тысячи позиций: от миниатюрных шариковых до крупных роликовых сферических, а также втулки, шары, ролики и корпусные узлы. Переходите в общий каталог подшипников и подбирайте необходимую позицию.
